Адаптер смарт-ключа NXP, арт.: MCKB005 для Toyota 2018–2022 гг.

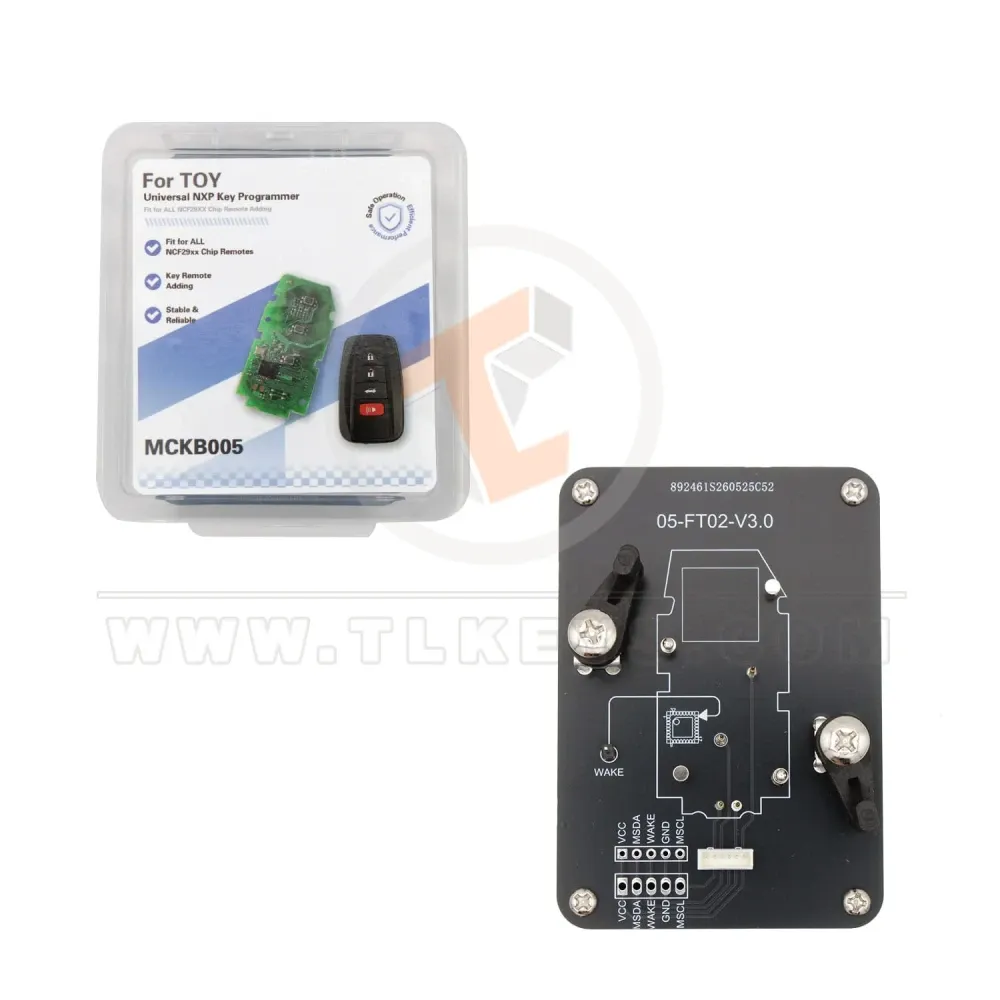

Универсальный адаптер для программатора ключей NXP MCKB005 — это интерфейсная плата без пайки, предназначенная для пультов дистанционного управления смарт-ключами Toyota. Вместо того, чтобы припаивать свободные выводы к тонким контрольным точкам, вы устанавливаете печатную плату в приспособление 05-FT02-V3.0, закрываете два регулируемых зажима, и подпружиненные штифты автоматически вступают в контакт. Он предназначен для слесарей и мастерских по продаже автомобильных ключей, ежедневно выполняющих работу по добавлению ключей Toyota, которым требуется быстрое, повторяемое и надежное соединение.
Адаптер поддерживает все чиповые пульты дистанционного управления серии NCF29xx, включая бесконтактные интеллектуальные ключи Toyota, используемые в моделях 2018–2022 годов. На плате имеется напечатанная схема клавиш для правильного выравнивания, выделенная точка контакта WAKE и все необходимые линии, разбитые на два ряда помеченных контактов – VCC, MSDA, WAKE, GND и MSCL, а также гнездо многоконтактного разъема для подключения ленточного кабеля.
Основные характеристики
<ул>
Подходит для всех пультов дистанционного управления с микросхемой NCF29xx — один адаптер охватывает всю линейку смарт-ключей Toyota NXP этих лет.
Нулевая пайка — позолоченные штифты напрямую контактируют с контрольными точками печатной платы, без нагревания или флюса.
Двойной зажим – два регулируемых винтовых зажима удерживают клавиатуру ровно и правильно выровнены.
Разъемы с двойной маркировкой: VCC, MSDA, WAKE, GND и MSCL разбиты на два ряда для гибкого подключения.
Выделенная точка пробуждения — отмечена непосредственно на плате для пультов дистанционного управления, которым требуется сигнал пробуждения.
Напечатанный контур клавиш: место размещения печатной платы нанесено на плате методом шелкографии, поэтому расположение очевидно.
В комплект входит разъем — встроенный многоконтактный разъем для использования с ленточным жгутом.
Стабильность и повторяемость – даже давление зажима означает меньшее количество неудачных операций чтения и повторных попыток.
Готовность к работе в мастерской — поставляется в прозрачном защитном футляре, идеально подходящем для мобильных работ.
Как использовать
<ол>
Откройте корпус смарт-ключа Toyota и осторожно извлеките удаленную плату.
Поместите печатную плату в приспособление 05-FT02-V3.0, совместив ее с контуром ключа, напечатанным на плате.
Наденьте оба зажима на плату и затяните их так, чтобы штифты плотно прилегали к точкам контакта.
Подключите помеченные контакты VCC, MSDA, GND и MSCL к соответствующим клеммам на вашем программирующем устройстве или воспользуйтесь встроенным разъемом на плате.
Если ваш инструмент требует сигнала пробуждения, подключитесь к точке с надписью WAKE на плате.
Запустите процедуру добавления ключа и следуйте инструкциям на экране до завершения.
Ослабьте зажимы, поднимите печатную плату и соберите ключ.
В комплект входит
<ул>
1 адаптер смарт-ключа MCKB005 NXP (плата 05-FT02-V3.0)
Примечание. Этот адаптер представляет собой только аппаратный интерфейс. Для выполнения операций добавления ключей требуется совместимое устройство программирования ключей и соответствующая лицензия на программное обеспечение.
