Адаптер смарт-ключа NXP Артикул: MCKB002 Для Mazda 2016 2018

Адаптер смарт-ключа NXP, арт.: MCKB002 для Mazda 2016–2018 гг.

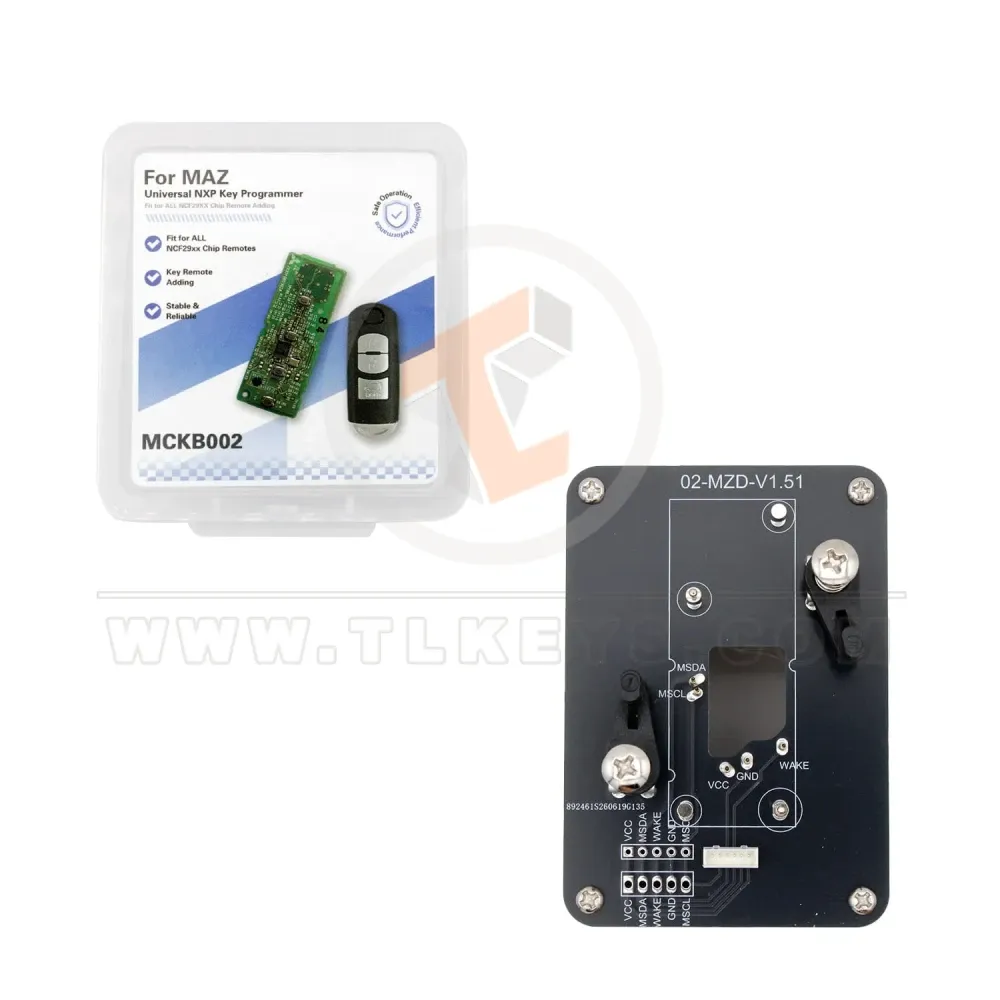

Универсальный адаптер для программатора ключей NXP MCKB002 — это интерфейсная плата без пайки, разработанная специально для пультов дистанционного управления смарт-ключами Mazda предыдущего поколения. Вместо того, чтобы припаивать свободные выводы к тонким контрольным точкам, вы просто вставляете печатную плату в приспособление 02-MZD-V1.51, фиксируете ее двумя регулируемыми зажимами, и подпружиненные штифты вступают в контакт сами по себе. Он создан для слесарей и мастерских по продаже автомобильных ключей, ежедневно выполняющих работу по добавлению ключей Mazda, которым требуется быстрое, повторяемое и надежное соединение.

Адаптер работает со всеми чиповыми пультами дистанционного управления серии NCF29xx, включая бесконтактные и смарт-ключи Mazda, используемые в моделях 2016–2018 годов. Каждая необходимая линия выделена и нанесена методом шелкографии непосредственно на плате — VCC, MSDA, WAKE, GND и MSCL — с контактными точками, отмеченными как в области расположения клавиш, так и в двух промаркированных рядах разъемов контактов вдоль нижнего края, поэтому подключение к программатору происходит быстро и однозначно.

Основные характеристики

<ул>

Подходит для всех пультов дистанционного управления с микросхемой NCF29xx — один адаптер охватывает всю линейку смарт-ключей Mazda NXP этих лет.

Нулевая пайка – позолоченные штыри напрямую контактируют с контрольными точками печатной платы.

Двойной зажим – два регулируемых винтовых зажима удерживают клавиатуру ровно и правильно выровнены.

Разъемы с двойной маркировкой: VCC, MSDA, WAKE, GND и MSCL разбиты на два ряда для гибкого подключения.

Встроенная маркировка контактов — точки MSDA, MSCL, VCC, GND и WAKE, напечатанные рядом с контактом клавиши.

Ключи клиента не повреждаются – ни нагревания, ни флюса, ни поднятых контактных площадок, ни подгоревших печатных плат.

Постоянные результаты – даже давление зажима означает меньшее количество неудачных операций чтения и повторных попыток.

Готово для мастерской — поставляется в прозрачном защитном футляре, идеально подходящем для мобильных работ.

Что он делает

MCKB002 — это физический мост между печатной платой смарт-ключа Mazda и вашим устройством программирования ключей. Когда удаленная плата закреплена на месте и подключен жгут проводов, ваш инструмент может взаимодействовать со встроенным транспондером NXP для выполнения ключевого и удаленного добавления. Это устраняет необходимость в традиционном методе пайки, который является медленным, рискованным и часто оставляет видимые следы на ключе клиента.

В комплект входит

<ул>

1 адаптер смарт-ключа MCKB002 NXP (плата 02-MZD-V1.51)

Примечание. Этот адаптер представляет собой только аппаратный интерфейс. Для выполнения операций добавления ключей требуется совместимое устройство программирования ключей и соответствующая лицензия на программное обеспечение.
