Adaptateur de clé intelligente NXP P/N : MCKB006 pour Jeep Wrangler

Adaptateur de clé intelligente NXP P/N : MCKB006 pour Jeep Wrangler

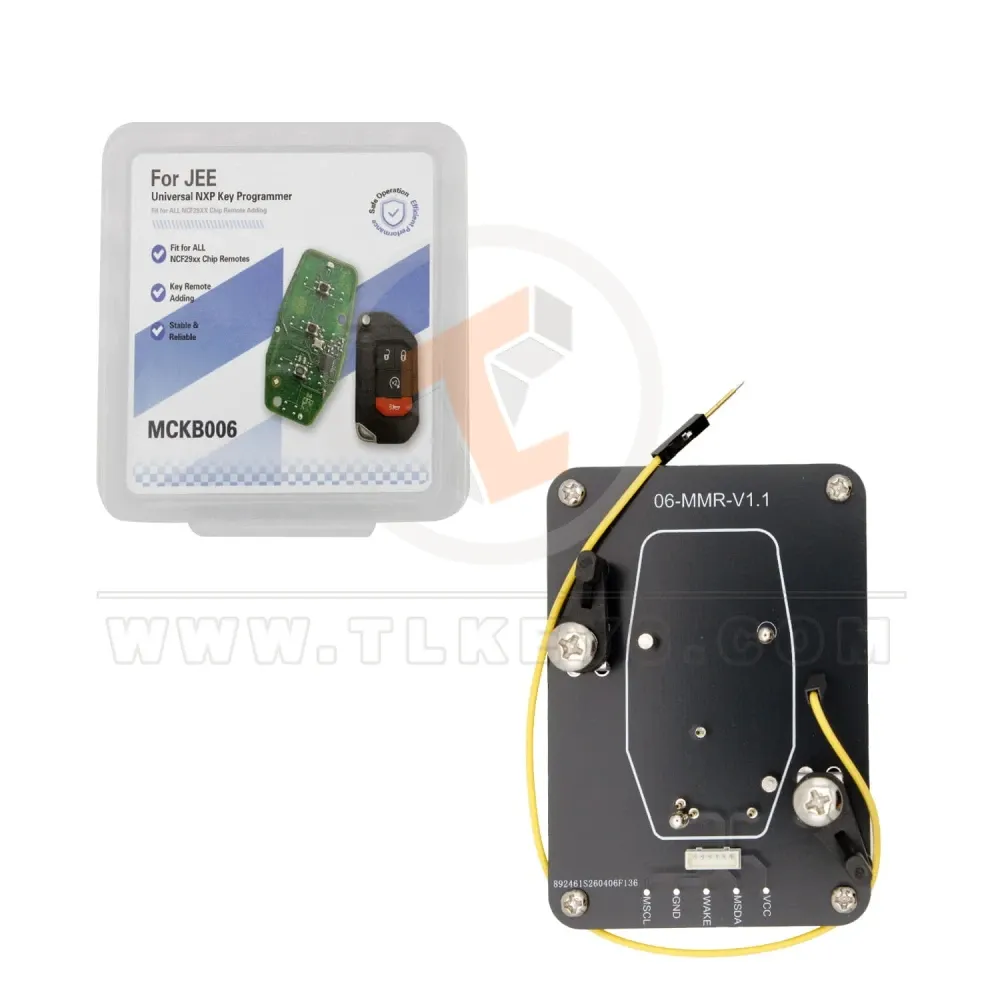

L'adaptateur universel de programmeur de clé NXP MCKB006 est une carte d'interface sans soudure conçue pour les télécommandes de clé intelligente Jeep Wrangler. Au lieu de souder des fils volants sur des points de test délicats, vous insérez le PCB clé dans le luminaire 06-MMR-V1.1, fermez les deux pinces réglables et les broches pogo à ressort établissent automatiquement le contact. Il est conçu pour les serruriers et les ateliers de clés automobiles qui effectuent régulièrement des travaux d'ajout de clés Jeep et qui ont besoin d'une connexion rapide, reproductible et sans dommage.

L'adaptateur prend en charge toutes les télécommandes à puce de la série NCF29xx, couvrant la proximité du Jeep Wrangler et les clés intelligentes rabattables construites autour des transpondeurs NXP. Toutes les lignes requises sont découpées et clairement sérigraphiées le long du bord de la carte — MSCL, GND, WAKE, MSDA et VCC — à côté d'une prise de connecteur multibroches, et un fil de sonde WAKE jaune avec une pointe plaquée or est fourni pour les télécommandes qui ont besoin d'un signal de réveil avant de répondre.

Fonctionnalités clés

• Convient à toutes les télécommandes à puce NCF29xx : un adaptateur couvre la gamme de clés intelligentes Jeep Wrangler NXP.
• Zéro soudure : les broches pogo plaquées or entrent en contact directement avec les points de test du PCB, sans chaleur ni flux.
• Fixation à double pince : deux pinces à vis réglables maintiennent le clavier à plat et correctement aligné.
• Brochement clairement étiqueté : MSCL, GND, WAKE, MSDA et VCC marqués le long du bord de la carte pour un câblage rapide.
• Sonde WAKE incluse – fil jaune avec pointe de sonde dorée pour les télécommandes dépendantes du réveil.
• Contour imprimé des touches : l'empreinte du PCB est sérigraphiée sur la carte afin que le positionnement soit évident.
• Prise de connecteur incluse – prise multibroches intégrée à utiliser avec un faisceau de ruban.
• Aucun dommage aux clés client : pas de coussinets soulevés, pas de PCB brûlés, pas de marques visibles.
• Stable et reproductible : une pression de serrage uniforme signifie moins de lectures échouées et moins de tentatives.
• Prêt pour l'atelier : fourni dans un étui de protection transparent, idéal pour les travaux mobiles.

Ce qu'il fait

Le MCKB006 est le pont physique entre un PCB de clé intelligente Jeep Wrangler et votre dispositif de programmation de clé. Avec la carte distante fixée en place et le faisceau connecté, votre outil peut communiquer avec le transpondeur NXP intégré pour effectuer l'ajout de clé et de télécommande ainsi que les opérations de clé intelligente associées. Elle remplace la méthode de soudure traditionnelle, qui est lente, risquée et laisse fréquemment des marques permanentes sur la clé du client.

Comment utiliser

1. Ouvrez la coque de la clé intelligente Jeep Wrangler et retirez soigneusement le PCB distant.
2. Placez le PCB dans le luminaire 06-MMR-V1.1, en le faisant correspondre au contour des touches imprimé sur le tableau.
3. Faites pivoter les deux pinces sur la carte et serrez-les pour que les broches Pogo appuient fermement sur les points de contact.
4. Connectez les broches étiquetées MSCL, MSDA, VCC et GND aux bornes correspondantes de votre appareil de programmation, ou utilisez la prise de connecteur intégrée.
5. Si la télécommande nécessite un signal de réveil, fixez la sonde jaune WAKE au point marqué WAKE.
6. Exécutez la procédure d'ajout de clé à partir du logiciel de votre outil et suivez les invites à l'écran.
7. Desserrez les pinces, retirez le PCB et réassemblez la clé.

Le forfait comprend

• 1 x adaptateur de clé intelligente NXP MCKB006 (carte 06-MMR-V1.1)

Remarque : cet adaptateur est uniquement une interface matérielle. Un appareil de programmation de clé compatible et la licence logicielle correspondante sont nécessaires pour effectuer les opérations d'ajout de clé.
