Adaptador de llave inteligente NXP P/N: MCKB064 para BYD
El Adaptador de programador de llaves NXP universal MCKB064 es una placa de trabajo sin soldadura diseñada para controles remotos inteligentes BYD construidos alrededor de chips NXP NCF29xx. Proporciona a los cerrajeros automotrices una conexión estable y repetible a la PCB remota para que la adición remota y de llaves se pueda completar rápidamente, sin soldar ni correr el riesgo de dañar la placa.
Características clave
- Hecho para controles remotos inteligentes BYD: el contorno de la placa impresa coincide con la forma alargada de la PCB de la llave inteligente BYD.
- Se adapta a todos los controles remotos con chip NCF29xx: amplio soporte en toda la serie de chips de llave inteligente NXP NCF29xx.
- Adición de llaves y controles remotos: permite agregar nuevos controles remotos a vehículos BYD compatibles.
- Funcionamiento sin soldadura: dos brazos de sujeción con resorte presionan la PCB sobre las almohadillas de contacto chapadas en oro, por lo que no es necesario soldar nada.
- Filas de pines con doble etiqueta: VCC, MSDA, WAKE, GND y MSCL están impresas en dos filas para un enrutamiento de cables flexible y un cableado rápido y sin errores.
- Puntos de prueba marcados: VCC, GND, MAKE, SCL y SDA están etiquetados directamente al lado del área del chip para una referencia rápida durante el trabajo.
- Estable y fiable: una placa base rígida y abrazaderas atornilladas mantienen la presión de contacto constante durante toda la sesión.

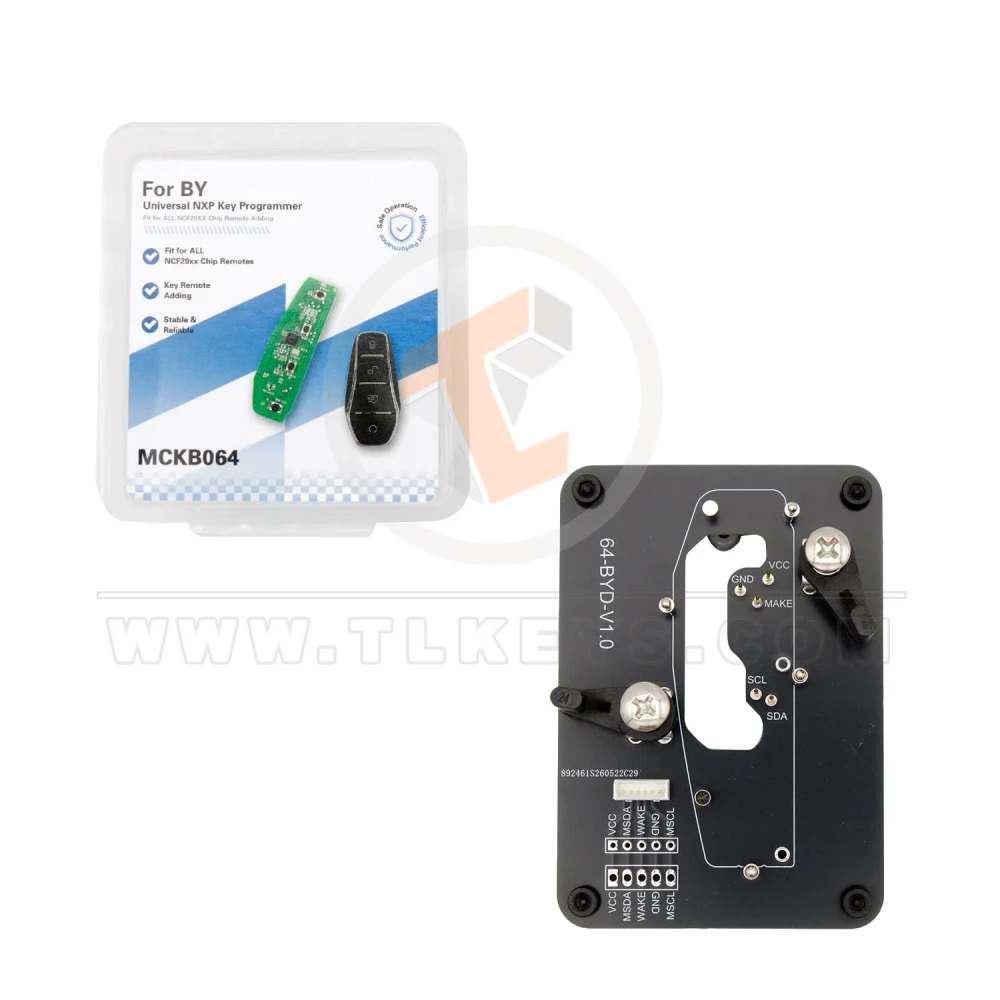

Diseño del tablero
El adaptador está marcado como 64-BYD-V1.0 y lleva puntos de prueba integrados etiquetados VCC, GND, MAKE, SCL, y SDA, además de un conector de 5 pines y dos filas de pines etiquetados a lo largo del borde inferior. Un corte grande expone el área del chip de destino, un contorno de PCB impreso muestra dónde colocar la placa remota y los dos brazos de sujeción ajustables la mantienen segura en su lugar.
Especificaciones
| Número de pieza | MCKB064 |
| Versión de placa | 64-BYD-V1.0 |
| Marca del vehículo | BYD |
| Soporte de chips | Serie NXP NCF29xx |
| Función | Adición de llave/remoto |
| Tipo de conexión | Abrazadera sin soldadura con cabezal de 5 pines |
| Pines etiquetados | VCC, MSDA, WAKE, GND, MSCL |
| Puntos de prueba | VCC, GND, MAKE, SCL, SDA |
| Condición | Nuevo |
| Peso | 0,1 kg |
