NXP Akıllı Anahtar Adaptörü P/N: Hyundai için MCKB058

NXP Akıllı Anahtar Adaptörü P/N: Hyundai için MCKB058

MCKB058 Evrensel NXP Anahtar Programcı Adaptörü, NXP NCF29xx yongaları üzerine kurulu Hyundai Elantra GT akıllı uzaktan kumandalar için tasarlanmış lehimsiz bir çalışma kartıdır. Otomotiv çilingirlerine uzak PCB ile sağlam, tekrarlanabilir bir bağlantı sağlar, böylece anahtar ve uzaktan ekleme lehimleme veya karta zarar verme riski olmadan hızlı bir şekilde tamamlanabilir.

Temel Özellikler

• Hyundai Elantra GT uzaktan kumandaları için üretildi — baskılı devre taslağı, Elantra GT akıllı anahtar PCB şekliyle eşleşir.
• Tüm NCF29xx yonga uzaktan kumandalarına uyar — NXP NCF29xx akıllı anahtar yongası serisinde geniş destek.
• Anahtar ve uzaktan ekleme — uyumlu Hyundai araçlarına yeni uzaktan kumandaların eklenmesini destekler.
• Lehimsiz çalışma — iki yaylı kelepçe kolu PCB'yi altın kaplamalı temas yüzeylerine bastırır, böylece hiçbir şeyin lehimlenmesine gerek kalmaz.
• Açık bir şekilde etiketlenmiş pin çıkışı — Hızlı, hatasız kablolama için MSCL, GND, WAKE, MSDA ve VCC alt kenar boyunca basılmıştır.
• Prob kablolarını içerir — önceden takılmış kırmızı kablolar, uzak panel gerektirdiğinde WAKE'e ve prob noktalarına ulaşmanızı sağlar.
• Sağlam ve güvenilir — sert taban plakası ve vidayla monte edilen kelepçeler, seans boyunca temas basıncını sabit tutar.

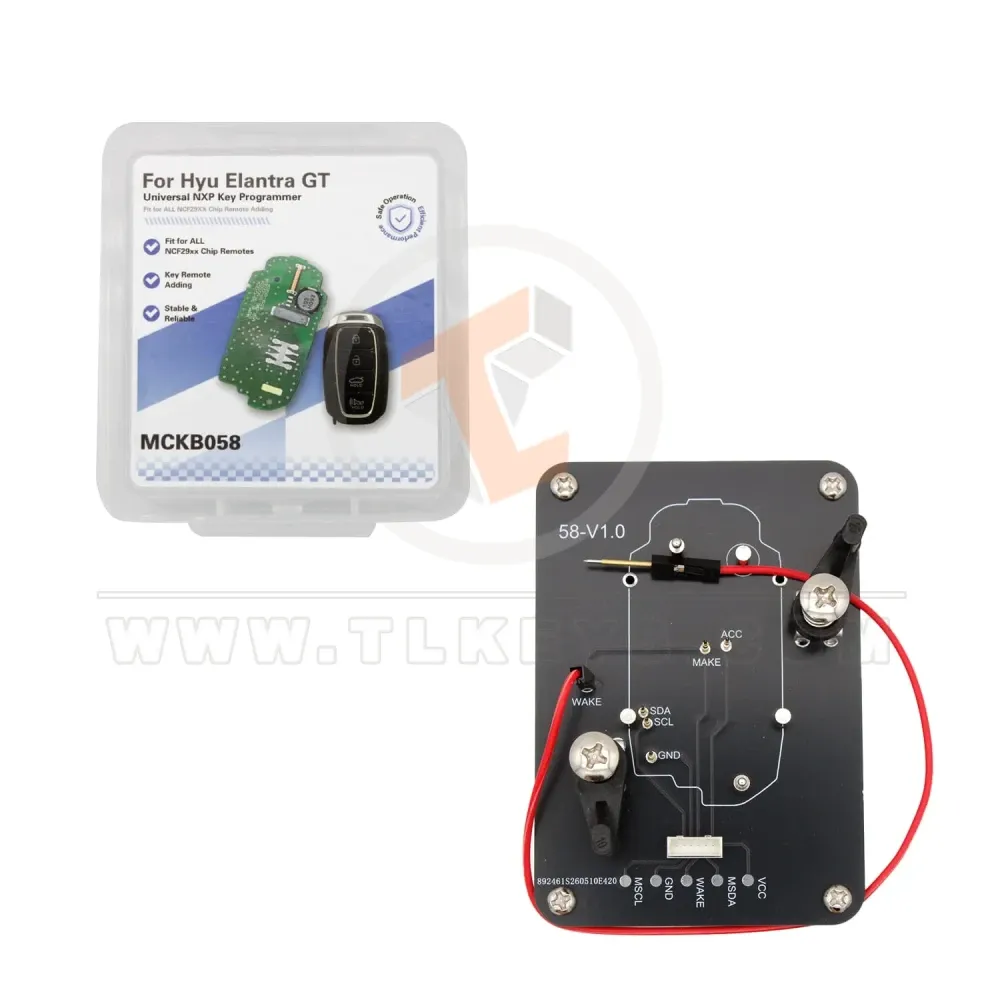

Pano Düzeni

Adaptör 58-V1.0 olarak işaretlenmiştir ve GND, SDA, SCL, ACC, MAKE ve WAKE etiketli yerleşik test noktalarının yanı sıra bağlantı kablosu için alt kenar boyunca 5 pinli bir başlık taşır. Basılı bir PCB taslağı uzak kartın tam olarak nereye oturtulacağını gösterir ve iki ayarlanabilir kelepçe kolu onu zıt köşelerden güvenli bir şekilde tutar.

Teknik Özellikler

Parça Numarası	MCKB058
Anakart Sürümü	58-V1.0
Araç Markası	Hyundai
Model	Elantra GT
Çip Desteği	NXP NCF29xx serisi
İşlev	Anahtar / uzaktan ekleme
Bağlantı Türü	5 pimli başlıklı lehimsiz kelepçe
Etiketli Pinler	MSCL, GND, WAKE, MSDA, VCC
Test Noktaları	GND, SDA, SCL, ACC, YAP, UYANDIR
Durum	Yeni
Ağırlık	0,1 KG

Paket İçeriği

• 1 x MCKB058 NXP Akıllı Anahtar Adaptör Kartı (58-V1.0)
