NXP Akıllı Anahtar Adaptörü P/N: MCKB056 Hyundai Genesis 2022

NXP Akıllı Anahtar Adaptörü P/N: MCKB056 Hyundai Genesis 2022

MCKB056 Evrensel NXP Anahtar Programcı Adaptörü, NXP NCF29xx yongaları üzerine kurulu Hyundai Genesis 2022 akıllı uzaktan kumandalar için tasarlanmış lehimsiz bir çalışma kartıdır. Otomotiv çilingirlerine uzak PCB ile sağlam, tekrarlanabilir bir bağlantı sağlar, böylece anahtar ve uzaktan ekleme lehimleme veya karta zarar verme riski olmadan hızlı bir şekilde tamamlanabilir.

Temel Özellikler

• Genesis 2022 uzaktan kumandaları için üretildi — baskılı devre taslağı, 2022 modellerinde kullanılan pürüzsüz kabuklu Genesis akıllı anahtar PCB ile eşleşiyor.
• Tüm NCF29xx yonga uzaktan kumandalarına uyar — NXP NCF29xx akıllı anahtar yongası serisinde geniş destek.
• Anahtar ve uzaktan ekleme — uyumlu Genesis araçlarına yeni uzaktan kumandalar eklemeyi destekler.
• Lehimsiz çalışma — iki yaylı kelepçe kolu PCB'yi altın kaplamalı temas yüzeylerine bastırır, böylece hiçbir şeyin lehimlenmesine gerek kalmaz.
• Açık bir şekilde etiketlenmiş pin çıkışı — Hızlı, hatasız kablolama için MSCL, GND, WAKE, MSDA ve VCC alt kenar boyunca basılmıştır.
• Özel WAKE bağlantısı — panonun sol tarafındaki işaretli bir uyandırma noktası, gerektiğinde uyandırma hattını tetiklemeyi kolaylaştırır.
• Sağlam ve güvenilir — sert taban plakası ve vidayla monte edilen kelepçeler, seans boyunca temas basıncını sabit tutar.

Pano Düzeni

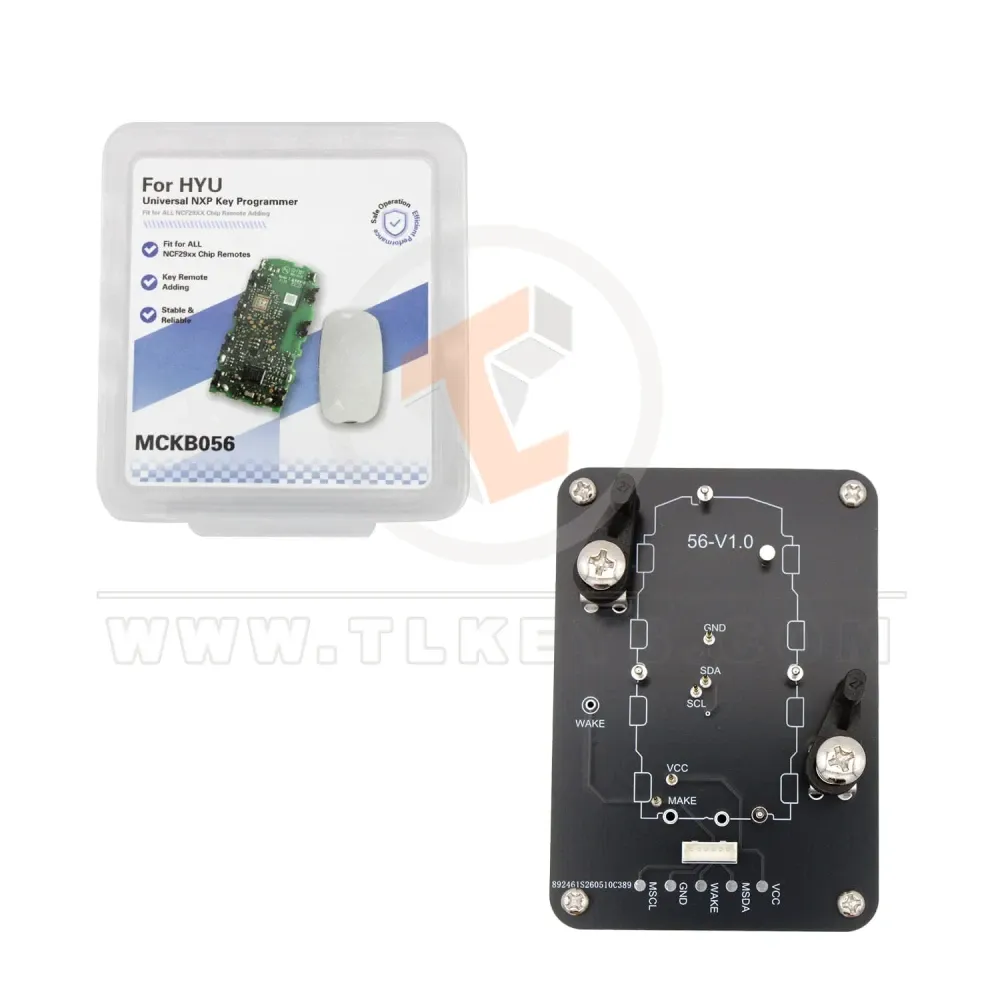

Adaptör 56-V1.0 olarak işaretlenmiştir ve VCC, GND, SDA, SCL, MAKE ve WAKE etiketli yerleşik test noktalarının yanı sıra bağlantı kablosu için alt kenar boyunca 5 pinli bir başlık taşır. Basılı bir PCB taslağı uzak kartın tam olarak nereye oturtulacağını gösterir ve iki ayarlanabilir kelepçe kolu onu zıt köşelerden güvenli bir şekilde tutar.

Teknik Özellikler

Parça Numarası	MCKB056
Anakart Sürümü	56-V1.0
Araç Markası	Hyundai
Model	Genesis
Model Yılı	2022
Çip Desteği	NXP NCF29xx serisi
İşlev	Anahtar/uzaktan ekleme
Bağlantı Türü	5 pimli başlıklı lehimsiz kelepçe
Etiketli Pinler	MSCL, GND, WAKE, MSDA, VCC
Test Noktaları	VCC, GND, SDA, SCL, YAP, UYANDIR
Durum	Yeni
Ağırlık	0,1 KG

Paket İçeriği

• 1 x MCKB056 NXP Akıllı Anahtar Adaptör Kartı (56-V1.0)
• 1 x Koruyucu saklama kutusu
