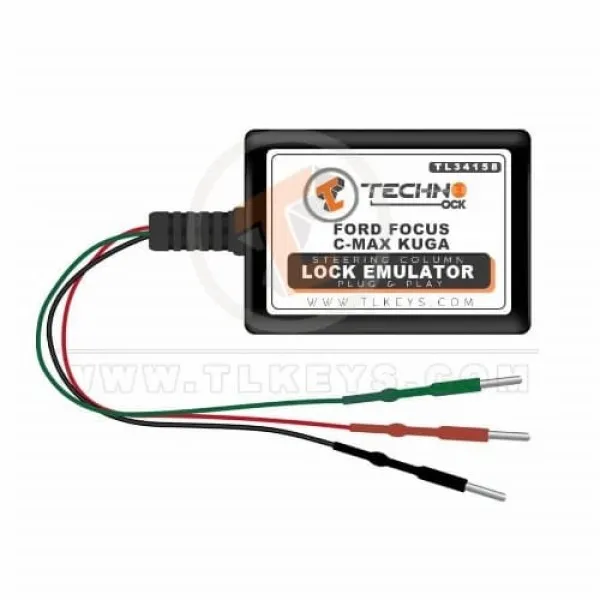

Emulatore del bloccasterzo Ford Focus C-Max Kuga ELV ESL

Emulatore ELV ESL bloccasterzo elettronico (ESCL) per piattaforma FORD C1 – FOCUS, C-MAX, KUGA, ecc

Versione LIN (connettore nero), 2012 e successivi

Per l'emulatore del bloccasterzo Focus C-Max Kuga
Panoramica dell'emulatore del bloccasterzo Focus C-Max Kuga:
Il dispositivo emula la centralina Ford ESCL, compatibile con le vetture con piattaforma Ford C1 (Focus mk2, C-MAX, ecc) a partire dal 2012.
Il codice prodotto SCL originale è AVON-3F880-Jx, il connettore ha 4 pin e sono stati utilizzati solo 3 fili, il colore del connettore SCL è NERO!!!
Nel caso in cui tu abbia un connettore VERDE, hai un'architettura K-line più vecchia invece di LIN: questo emulatore non è compatibile con i sistemi K-line.
Fare attenzione perché entrambi i codici (per LIN e K) sono stampati sull'involucro SCL con un'indicazione sul colore del connettore.
Plug and Play, nessun allineamento necessario

Per il comportamento della luce dell'emulatore del bloccasterzo Focus C-Max Kuga:

Led sull'emulatore:
SCL rosso è in uno stato bloccato
GREEN SCL è in uno stato sbloccato

Per l'installazione di Focus C-Max Kuga sull'auto:

• Ferma la macchina.
• Collega il connettore alla presa.
• Nota che l'SCL originale viene alimentato solo quando c'è una richiesta di stato o comando di apertura o chiusura.
• Emulatore installato con successo.

Disposizione:

• pin 1: non utilizzato (nessun cavo)
• pin 2: +PWR (commutato)
• pin 3: GND.
• pin 4: LIN
